Installation der ALLSIP compact
(Inbetriebnahme)
Die ALLSIP_compact wird vollständig
vorinstalliert mit einer Standardkonfiguration ausgeliefert.
Nach dem Anschließen der Stromversorgung, des
Netwzerkes, einer Tastatur und Maus kann die PBX in
Betrieb genommen werden. Die PBX fährt bis zum
graphischen Login-Bildschirm hoch.
Die Grundkonfiguration der Anlage erfolgt über
Firefox als Browser von einem beliebigen PC in Ihrem
Netzwerk. Auf der PBX ist die IP-Adresse 192.168.90.1
vorkonfiguriert.
Um auf den integrierten WEB-Browser der Installationsroutine
zugreifen zu können, muss ein beliebiger PC mit
einer Netzwerkadresse aus dem Netzwerk 192.168.90.0
versehen werden.
Die Startseite der Konfiguration wird durch Angabe
der URL http://192.168.90.1 im Firefox-Browser geöffnet. |

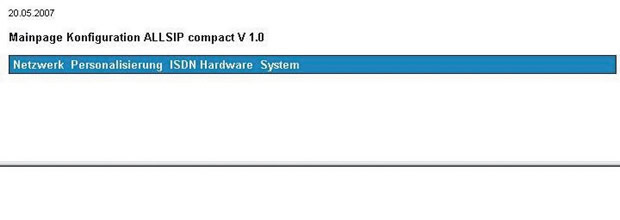

Bild 1: Startseite der Konfiguration
Netzwerkkonfiguration
Alle Angaben zur Konfiguration der PBX werden
über das in Bild 1 ersichlichtliche Hauptmenü
erfasst, in den einzelnen Untermenüpunkte gespeichert
und zum Schluss über System => Zusammenfassung
geprüft sowie nach erfolgreicher Prüfung auf
den Konfigurationsserver geschrieben. |

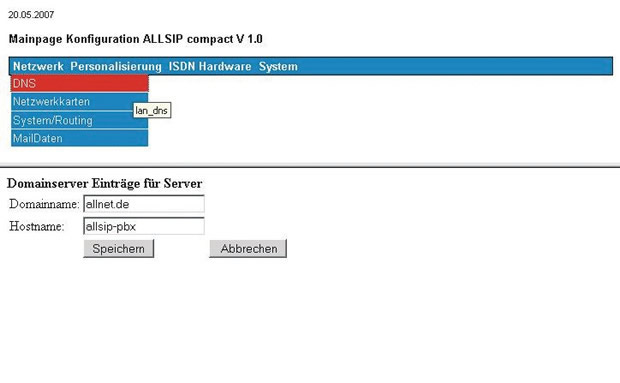

Bild 2: Hostname und Domaineintrag
Im Feld Domainname ist ein gültiger,
im Internet registrierter Domainname einzutragen
(Wichtig für das Versenden von E-Mail von diesem
Host. - Der Eintrag eines falschen Domainnamens
bewirkt, dass andere E-Mail-Server von diesem Host versendete
E-Mail abweisen !). Als Hostname kann ein frei gewählter
Namenseintrag vorgenommen werden. |

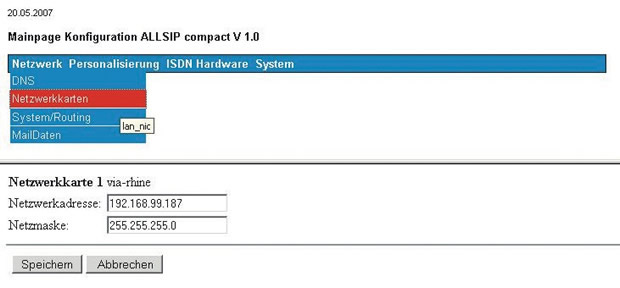

Bild 3: Konfiguration der Netzwerkkarte
Die ALLSIP_compact besitzt eine Netzwerkkarte
zum Anschluß der PBX an das Netzwerk.
Die vordefinierte IP-Adresse (192.168.90.1) kann hier
auf eine für Ihr Netzwerk passendende Adresse geändert
werden. Mit dem Speichern der Daten wird die IP-Adresse
der Anlage noch nicht geändert, damit die weitere
Konfigurationen über den geöffneten Browser
weitergeführt werden kann.
Erst über den Menüpunkt
System => Zusammenfassung wird die neue IP-Adresse
nach erfolgreicher Prüfung in die Systemdateien
der Anlage geschrieben und aktiviert.
Ab diesem Zeitpunkt ist
die Anlage nur noch über die neue IP-Adresse zu
erreichen. |

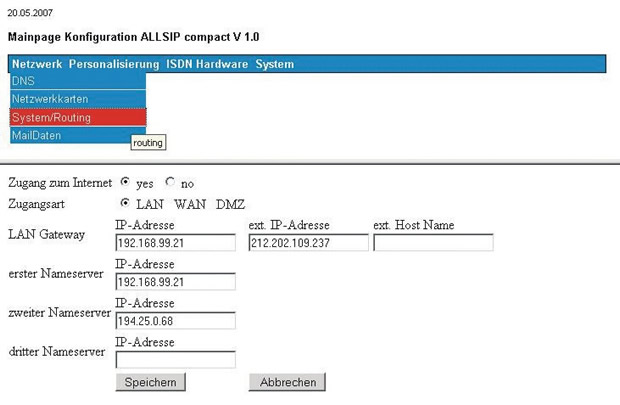

Bild 4: Konfiguration Routing
Wenn erforderlich (vom
Hersteller empfohlen) wird die PBX mit
einem Internetzugang
konfiguriert. Dazu wird ein LAN-Gateway eingetragen.
Die ALLSIP_compact kann
nur über ein NAT Gateway Zugang zum Internet erlangen.
Soll die PBX vom Internet erreichbar sein, dann ist
zusätzlich die externe IP-Adresse des NAT-Gateways
einzutragen. Eine vom Netzwerkadminitrator einzurichtende
Portweiterleitung auf diesem NAT-Gateway sorgt dafür,
dass die erforderlichen Ports auf die IP-Adresse der
PBX weitergeleitet werden. Das
kann erforderlich sein, wenn Sie einen Konfigurationsserver
im öffentlichen Internet benutzen.
In diesem Fall ist der Port 22 (SSH) vom NAT-gateway
auf die PBX weiterzuleiten. Sollen
IP-Telefone aus dem öffentlichen Internet die PBX
erreichen können, dann sind die entsprechenden
Ports für das SIP- oder IAX-Protokoll weiterzuleiten.
Besitzt das NAT-Gateway keine feste öffentliche
IP-Adresse, dann kann in dem Feld ext. Hostname auch
ein z. B. mit Dyn-DNS registrierter Hostname eingetragen
werden. Systemtechnisch ist bedingt, dass die Länge
des Hostnamens insgesamt 15 Stellen incl. der Punkte
nicht überschreiten darf. Der
Eintrag eines längeren Hostnamens führt zu
Nichtfunktionalität des Systems ! |

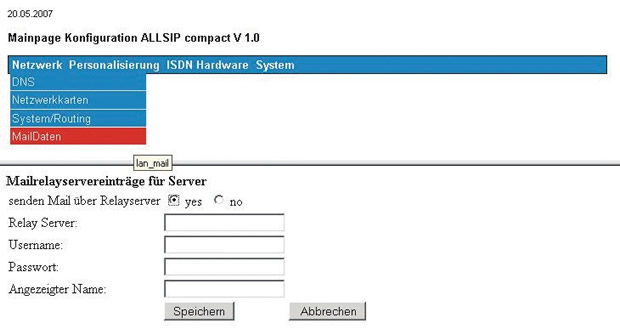

Bild 5: Konfiguration Mailversand über einen
Mail-Relay Server
Kann der Versand von E-Mail (Voicemail,
Telefaxe als Mailanhang) nicht direkt durch die ALLSIP_compact
erfolgen (kein Zugang zum Internet über NAT konfiguriert
oder Netztorganistatorische Restriktionen durch den
Netzwerkadministrator), dann ist es möglich
die E-Mail über einen Relay Server zu versenden.
Nur in diesem Fall sind
die dargestellten Einträge erforderlich. Ist
diese Art des Mailversandes nicht geplant, dann
sind diese Felder leer zu belassen! |
Personalisierung

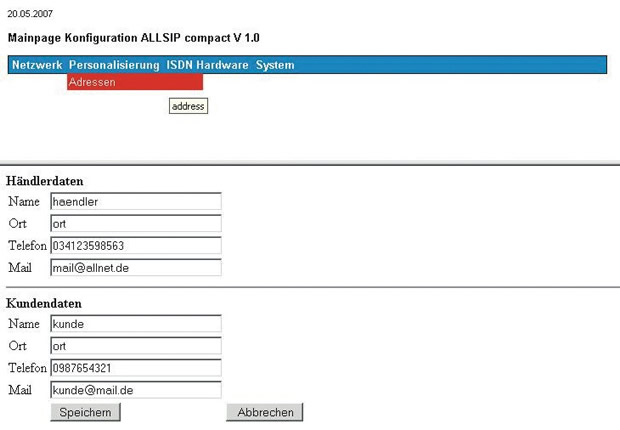

Bild 6: Angabe der Daten für Lizenzierung und
Peronalisierung
In den Feldern für Händlerdaten
sind die Daten des Händlers einzutragen, der die
PBX bezogen hat. Diese Angabe ist Voraussetztung für
die Inanspruchnahme von Garantie- und Gewährleistungs-
ansprüchen.
In die Felder mit Bezug auf den Kunden werden die Angaben
zu der Firma/Person eingetragen, die die PBX betreibt.
Sollten beide Angaben identisch
sein, vermeiden Sie die Daten mit Windows-Betriebssystemfunktionen
zu kopieren. Tragen Sie auch in diesem Fall die Daten
jewels direkt in die Felder ein.
Das Benutzen der Kopieren-
und Einfügen-Funktion kann dazu führen, dass
unerwünschte nicht sichtbare Sonderzeichen in die
Datenfelder gelangen, was zu Problemen beim Schreiben
der Konfiguration führen kann. |
ISDN Hardware

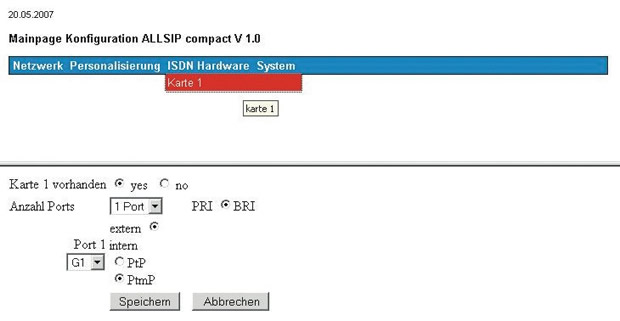

Bild 7: ISDN Hardware
In der ALLSIP_compact kommen drei verschiedene
ISDN Karten zu Einsatz.
Möglich sind eine 1-Port Karte, eine 2-Port Karte
oder eine 4-Port Karte
jeweils nur mit
Anschlüssen zum Amt.
Die ALLSIP_compact unterstützt kein internes ISDN
!
Mindestens ein Amtsport als Gruppe G1 ist zu bestimmen.
Die Amtsports können als PtP (Anlagenanschluss)
oder PtmP (Mehrgeräteanschluss) definiert werden.
Wird kein Amtsport definiert
schlägt die spätere Prüfung der ISDN-Funktionalität
fehl!
In welchen Gruppen sich eventuell weitere vorhandene
Amtsports befinden kann frei gewählt werden. |
System

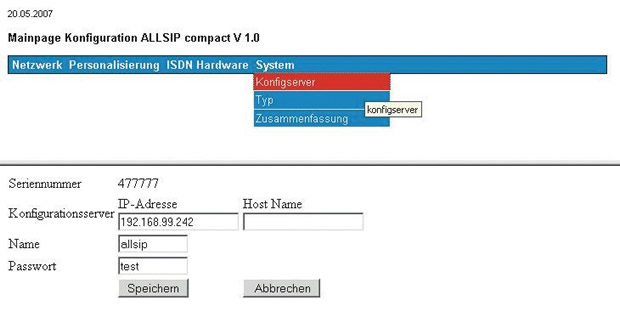

Bild 8: Angaben zum Konfigurationsserver
Unter IP-Adresse des Konfigurationsservers
ist die IP-Adresse des Konfigurationsservers
einzutragen, der zuvor installiert wurde. Wenn kein
eigenen Konfigurationsserver betrieben werden soll,
dann muss an dieser Stelle die IP des von der ALLSIP_Hotline
betriebenen öffentlichen Konfigurationsservers
eintragen werden (212.202.109.238).
Im Feld Hostname ist
nur in dem Fall ein Eintrag vorzunehmen, wenn der
Konfigurationsserver nicht im lokalen IP-Netz erreichbar
ist und auch nicht über
eine feste öffentlich IP-Adresse von der PBX aus
erreichbar ist (z.B. Dyn-DNS-Name).
An dieser Stelle darf kein Netbios- oder Windows-Netzwerkname
eines PC eingetragen werden.
Hinweis:
Name
und Passwort dienen der späteren Anmeldung am Konfigurationsserver.
Nur über die
Eingabe eines korrekten Passwortes kann der Zugriff
auf die Konfigurationsdaten der PBX am Konfigurationsserver
erfolgen. Das Passwort darf maximal 5 Stellen lang sein
- Buchstaben und Zahlen sind zulässig. Keine Sonderzeichen
verwenden. Der später am Konfigurationsserver erscheinende
Login-Name wird aus der Kombination des eingegebenen
Loginnamens, gefolgt von einem "_", den ersten
beiden Stellen des Kundennamens und der letzten Kolonne
der IP-Adresse der PBX gebildet. Z. B.: "allsip_ku187".
Dieses Login ist auszuwählen und das entsprechende
Passwort dazu ist einzutragen.
Die PBX versucht während
der späteren Prüfung der Konfiguration über
Port 22 eine Verbindung zu dem Konfigurationsserver
aufzubauen. Schlägt dieser Verbindungstest fehl,
dann kann die Konfiguration der PBX nicht beendet werden. |

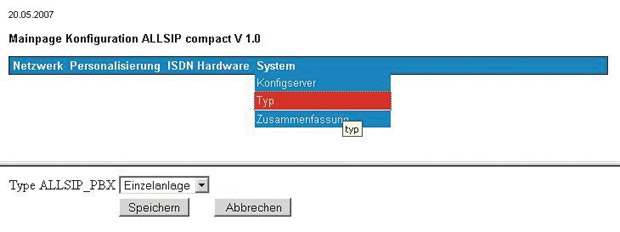

Bild 9: Alagentyp
Die ALLSIP_compact wird auschließlich
als Einzelanlage ausgeliefert. Dieser Eintrag ist bereits
aktiv und kann nicht geändert werden. Der ALLSIP_PBX
Office-Server ist in weiteren Typen, Gateway oder Backupserver,
erhältlich. |

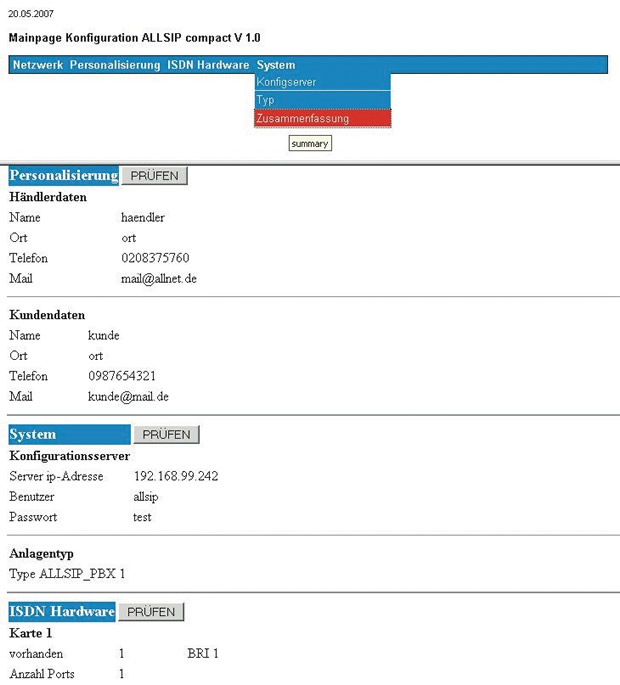

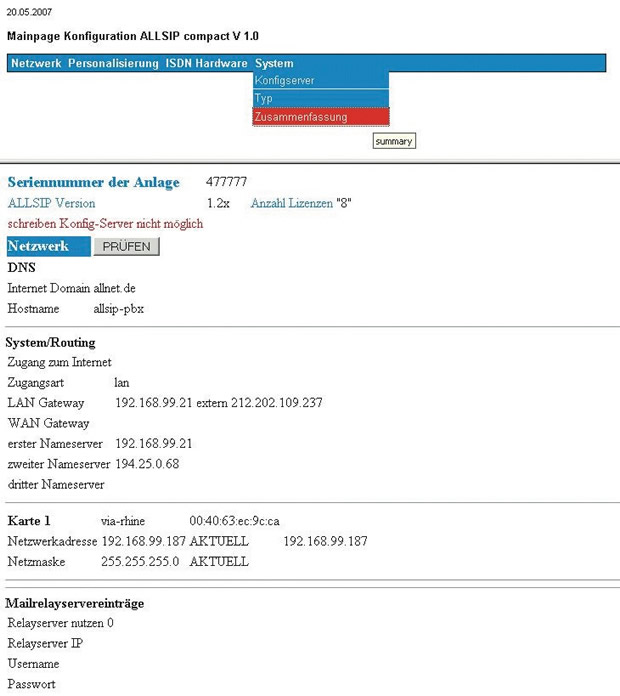

Bild 10: Zusammenfassung Teil 1
Der Menüpunkt
Zusammenfassung listet alle durchgeführten Einstellungen
in einer
Übersicht auf.
In jedem Abschnitt ist ein Button mit der Aufschrift
"Prüfen" enthalten, der nach Betätigen
des Buttons und erfolgreicher Prüfung verschwindet.
Nur wenn alle Eingaben bei der Prüfung ein positives
Ergebnis geliefert haben kann die Konfiguration zum
Konfigurationsserver übertragen werden. Das wird
durch den nach erfolgreicher Prüfung erscheinenden
Button mit der Aufschrift "Aktivierung" durchgeführt.
Solange im Kopf des Formulars der Hinweis: "schreiben
Konfig-Server nicht möglich"
steht, befinden sich noch nicht oder nicht erfolgreich
geprüfte Einträge in dem Formular.
Zu beachten ist, dass
nach erfolgreichen Prüfen des Netzwerkes die PBX
nur noch über Ihre neue IP-Adresse zu erreichen
ist. Nach Betätigen
des Buttons zum Prüfen des Netzwerkes muss die
Konfigurationsseite der PBX mit der neuen IP-Adresse
erneut aufgerufen werden. Die weiteren Prüfungen
erfolgen dann unter den Bedingungen der neuen IP-Adresse
auf der PBX. |
Bild 11:Zusammenfassung Teil 2

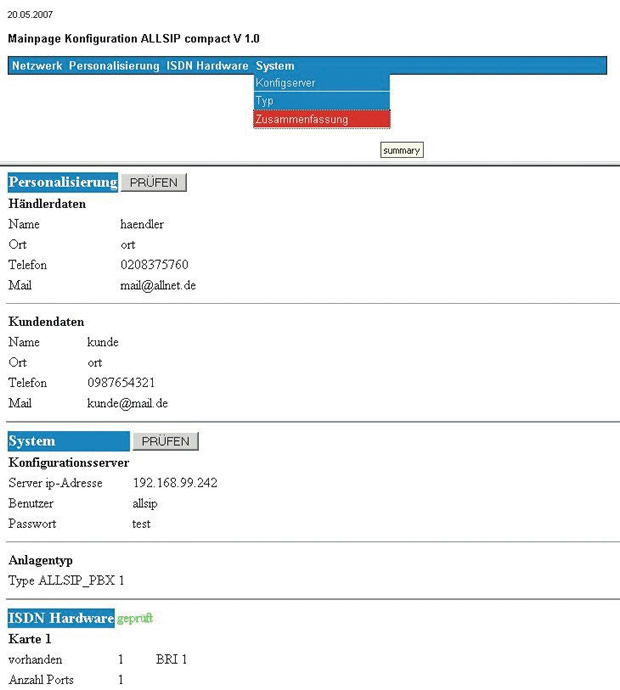

Bild 12: Anzeige nach erfolgreichem Test der ISDN
Hardware
Im Bild 12 wird beispielhaft
dargestellt wie sich die Anzeige nach erfolgreichen Prüfen
der ISDN Hardware verändert. In gleicher Weise ist
mit den anderen zu prüfenden Abschnitten zu verfahren. |
Bild 13: Anzeige mit Button AKTIVIEREN zum Schreiben
auf
Konfigurationsserver
Wurde die Konfigurationsdaten erfolgreich
auf den Konfigurationsserver übertragen, kann die
weitere Konfiguration der Funktionen der PBX entsprechend
Beschreibung für die Nutzung des Konfigurationsservers
erfolgen. Die Anzeige des
Formulars "Zusammenfassung" ändert sich
wie in Bild 14 dargestellt. |
Bild 14: Anzeige nach erfolgreicher Übertragung
der Daten zum
Konfigurationsserver
Damit ist die Grundkonfiguration, die in
der bisher ausgelieferten Version der ALLSIP Anlagen während
des BOOT-Vorgangs mit dem USB Stick erfolgte, beendet. |
|
