HOWTOs:
Wie ist die TAPI-Schnittstelle
für den ALLSIP_PBX OFFICE-SERVER zu konfiguriern?
Wie ist die TAPI-Software ESTOS
einzurichten ?
Welche Funktionen stehen
innerhalb der Mailbox zu Verfügung und welche Tasten
sind dafür programmiert?
Warum sagt die PBX beim
Versuch der Eingabe des PIN einer Mailbox die
eingegebene PIN wäre falsch, obwohl sie richtig ist?
Welche
Anlagenfunktionen stehen mit " *+Ziffer " zur Verfügung?
Wie
kann eine Anrufweiterschaltung (sofort) an einem Telefon durch
den Teilnehmer eingestellt und aufgehoben werden?
Konfiguration
einer Anlagenkopplung mit der Möglichkeit Gespräche
von einer traditionellen Anlage über einen SIP-Provider
zu führen.
HOWTO:
Wie ist die TAPI-Schnittstelle
zu konfigurieren?
Beispiel: Windows
2000
1. Laden Sie den Omniis Asttapi
Tapi-Treiber herunter
2. Installieren Sie den Treiber mit dem Setup-Programm
3. Ihr PC will neu starten

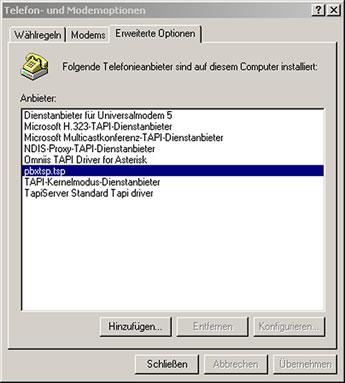

4. Öffnen Sie in der Systemsteuerung die Telefon- und
Modemoptionen

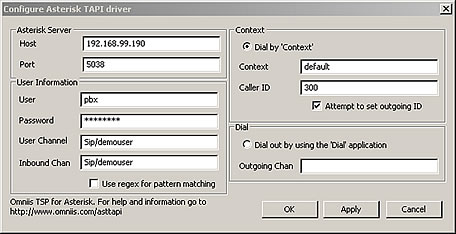

5. Konfigurieren Sie den Omniis TAPI Treiber for Asterisk
Host : IP-Adresse des ALLSIP_PBX OFFICE-SERVERS
Port : 5038
User: pbx
Password: asterisk
User Channel: Sip/Benutzername oder Zap/gx/Nummer
Context : default
Caller ID : entsprechend User Cahannel

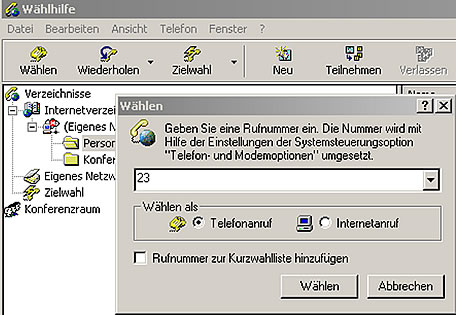

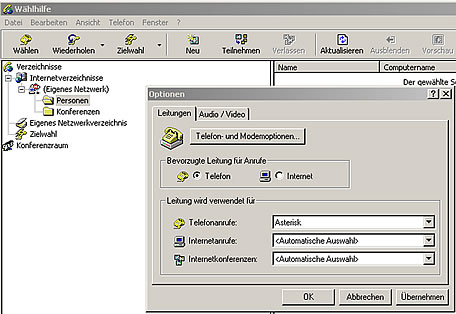

6. Öffnen Sie unter Zubehör - Kommunilation die
Waehlhilfe
Stellen Sie Leitung wird verwendet für - Telefonanrufe
- "Asterisk" ein.
7. Starten Sie den Versuch eine Verbindung herszustellen,
indem Sie eine gültige Nummer Wählen.
Folgendes wird geschehen:
- Das zu überwachende Telefon
wird klingeln
- Sie heben den Hörer ab
- Der Ruf zu dem Telefon mit der gewünschten Nummer wird
initiiert
HOWTO:
Wie ist die TAPI-Software ESTOS
einzurichten ?
1. Laden Sie sich die aktuelle Software vom
WEB-SERVER
ESTOS herunter
2. Installieren Sie die Software

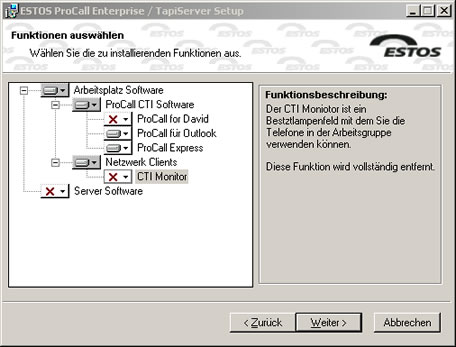

3. Wählen Sie individuelle Installation und selektieren
Sie auf jeden Fall ProCall Express:
4. Im Weiteren Verlauf erfolgt das Setup des Clienten

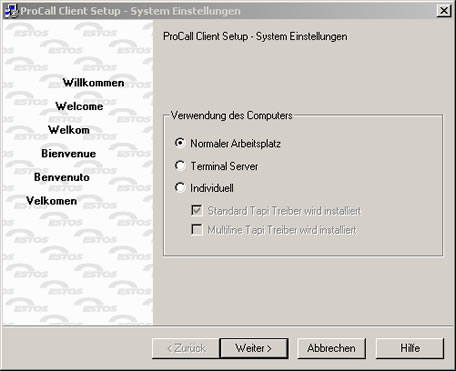

Bestätigen Sie normaler Arbeitsplatz mit "Weiter"

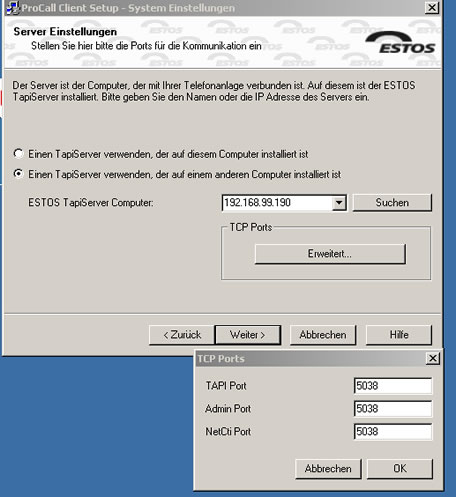

Geben Sie die IP-Adresse des ALLSIP-PBX OFFICE-Servers ein
und tragen Sie unter Erweitert die Ports 5803 ein.
5. Schließen Sie die Installation ab und ignorieren
Sie die Fehlermeldung hinsichtlich der Inkompatibilität
der Server.
6. Starten Sie ProCall und prüfen Sie unter "Ansicht"
"Optionen Telefonie" daß als Tapi-Leitung
"Asterisk" eingetragen ist. Konfigurieren Sie unter
dem gleichen Menuepunkt im Bereich "Allgemein" welche
Aktionen von dem Clienten ausgeführt werden sollen.
Überprüfen Sie auch unter "Geräte Einstellungen"
die Einträge des TAPI-Clienten.
HOWTO:
Welche
Funktionen stehen innerhalb der Mailbox zu Verfügung
und welche Tasten sind dafür programmiert?10.01.2005
# Nachrichten abrufen
* 3 Erweiterte Optionen
1 Antwort aufnehmen
3 Weitere Informationen
* Zurück
* 4 Vorherige Nachricht abspielen
* 5 Aktuelle Nachricht wiederholen
* 6 Nächste Nachricht abspielen
* 7 Aktuelle Nachricht löschen
* 8 Nachricht zu einer anderen Voicebox weiterleiten
* 9 Nachricht in einen anderen Ordner speichern
* * Hilfe
* # Beenden
# 2 Ordner Wechseln
# 0 Voicebox Optionen
* 1 Eigene Abwesenheits-Nachricht aufnehmen
* 2 Eigene ,,gerade beschäftigt`` Nachricht aufnehmen
* 3 Eigenen Namen aufnehmen
* 4 Passwort ändern
* * Zurück zum Hauptmenü
# * Hilfe
# # Beenden
# Nachdem man eine seiner eigenen Nachrichten aufgenommen
hat
* 1 - Akzeptieren
* 2 - Nochmal anhören
* 3 - Nochmal aufnehmen
* 0 - Reach operator (not available when recording greetings/name)
# Wenn eine Nachricht abgespielt wird
* * Vorspulen
* # Zurückspulen
HOWTO:
Warum
sagt die PBX beim Versuch der Eingabe des PIN einer Mailbox
die eingegebene PIN wäre falsch, obwohl sie richtig ist
? 10.01.2005
Möglicherweise setzten Sie ein ALL7950 ein und haben
eine falsche Einstellung der DTMF-Übertragung eingestellt.
Stellen Sie im Menue unter Audioeinstellungen die Option "Out
Band" ein.
HOWTO:
Welche Anlagenfunktionen stehen
mit "*+Ziffer" zur Verfügung? 10.01.2005
*5[Rufnummer] |
Rufweiterleitung an Rufnummer |
*5 |
Rufumleitung aufgehoben |
*5* |
Abfrage des Zustands der Rufumleitung |
*9[Mailboxnummer] |
Anhören und Einstellen einer Mailbox |
*8 |
Heranholen eines Anrufes aus einer Callergruppe |
HOWTO:
Wie
kann eine Anrufweiterschaltung (sofort) an einem Telefon durch
den Teilnehmer eingestellt und aufgehoben werden?
Geben Sie dazu an dem betreffenden
Telefon ein: *5[Zielrufnummer]
Die PBX antwortet bei internen Weiterleitungen mit der von
Ihnen gewählten Nummer. Bei Telefonen, die Messages in
Textform unterstützen, wird zusätzlich ein Text
: "Telefon wurde umgeleitet auf ...." angezeigt.
Ein "beep" als Quittungston gibt eine Bestätigung.
Mit : *5* kann der Zustand der Umleitung abgefragt werden.
*5 ohne weitere Eingabe hebt die Rufumleitung auf.
HOWTO.:

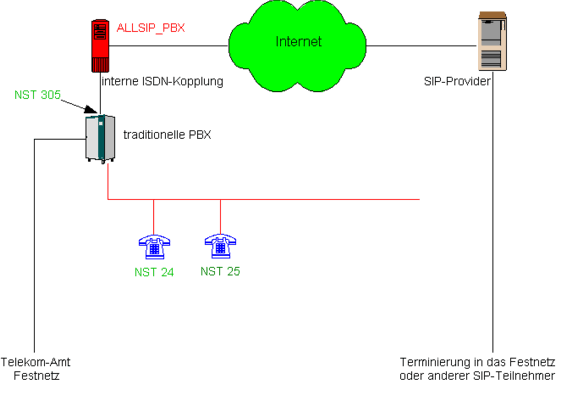

Konfiguration
einer Anlagenkopplung mit der Möglichkeit Gespräche
von einer traditionellen Anlage über einen SIP-Provider
zu führen.
Zur Inbetriebnahme der Funktion ist folgendermaßen
vorzugehen:
- Verbindung der Telefonanlagen über ein ISDN-Kabel.
- Feststellung der von der traditionellen Telefonanlage
gesendeten MSN (Im Beispiel 305).
- Festlegung einer Rufnummer an der traditionellen Telefonanlage,
die das angewählte Gespräch über die Verbindungsleitung
zu dem ALLSIP_PBX OFFICE-SERVER sendet. (im Beispiel 24
oder 25 )
- Laden Sie die Konfiguration am Konfigurationsserver.

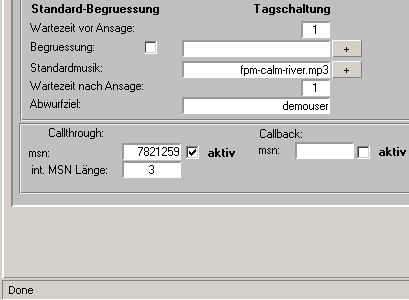

- Tragen Sie in den Anlagenparametern in dem neuen Feld
"int. MSN Länge" die Anzahl der Stellen ein,
die Ihre intern angeschlossene Telefonanlage dem ALLSIP_PBX
OFFICE-SERVER übermittelt.
Im Beispiel bedeutet "305" - Sie müssen an
diese Stelle eine "3" eintragen.
- Aktivieren Sie den Haken Aktiv hinter dem Feld "MSN"
unter Callthrough und übernehmen Sie die Werte.
- Öffnen Sie die Maske "Callthrough" und
tragen Sie in der Eingabezeile ganz unten unter der Überschrift
"ankommende MSN" die o. g. von Ihrer traditionellen
Telefonanlage übermittelte MSN ein. In Ihrem Fall "305".
- Unter der Spalte zulässige MSN tragen Sie die Nummer
des Anrufers - des Anschlusses Ihres internen Teilnehmers
ein, der den Dienst nutzen möchte/darf (im Beispiel
24 oder 25).
- Name und E-Mail sind optionale Einträge, die nur
der Erläuterung dienen.
- Richten Sie die/den Provider incl. Vorwahl ein über
den der SIP-Provider zu erreichen ist. Dabei muß die
Vorwahl des Providers identisch sein mit der ankommenden
MSN der herkömmlichen Telefonanlage. Im Beispiel "305".
Wenn diese Einstellungen so vorgenommen wurden und auch die
Anschlüsse richtig miteinander verbunden sind, dann wird
folgendes geschehen:
Es wird die interne Nebenstellennummer "305" der
herkömmlichen Telefonanlage gerufen. Der Ruf wird an
den ALLSIP_PBX OFFICE-SERVER weitergeleitet und von diesem
behandelt. Es wird geprüft, ob die Länge der eingehenden
Rufnummer korrekt ist (3-Stellen) und ob die eingehende Rufnummer
als zulässige Kombination (ankommende MSN und zulässige
Nummer) gültig ist.
Wenn dies der Fall ist, dann wird eine Weiterwahl von dem
anrufenden Telefon der traditionellen PBX erlaubt und über
den SIP-Provider in das Netz terminiert.
Zusammenfassung:
Es wird von einem zulässigen Nebenstellenanschluß
die Nummer "305" angerufen, und der Anrufer erhält
sofort die Möglichkeit nach Aufforderung/Ansage weiterzuwählen.
Die Wahl ist mit der "#" Taste abzuschließen,
DTMF-Töne müssen übermittelt werden.
Das Gespräch wird dann automatisch an den hinter der
Vorwahl "305" hinterlegten SIP-Provider terminiert.
