Installation des ALLSIP_PBX
OFFICE-SERVERS V2 (ab 06/2007)
Installation des ALLSIP Office-Servers V2
(Inbetriebnahme)
Der ALLSIP Office-Server V2 wird vollständig
installiert mit einer Standardkonfiguration
ausgeliefert. Nach dem Anschließen der Stromversorgung,
des Netwzerkes, einer Tastatur und Maus kann die PBX ansgeschaltet
werden. Die PBX wird automatisch bis zu dem graphischen
Login hochfahren.
Die Grundkonfiguration der Anlage erfolgt über Firefox
als Browser von einem beliebigen PC in Ihrem Netzwerk. Dazu
ist es notwendig, dass an dem PC eine IP-Adresse aus dem
Netzwerk welches auf der PBX vorkonfiguriert ist vergeben
wird. Für die PBX ist standardmäßig die
IP-Adresse 192.168.90.1 für die Netzwerkarte onBoard
und 192.168.91.1 für die Netzwerkkarte die im PCI Slot
montiert ist vergeben. Die Startseite der Konfiguration
erreichen Sie durch Angabe der URL http://192.168.90.1
(http://192.168.91.1) in Ihrem Browser. |
|
|
|

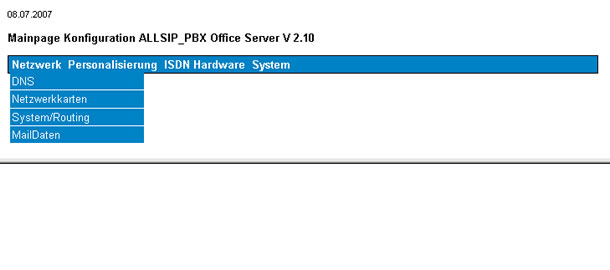

Bild 1: Startseite der Konfiguration
Netzwerkkonfiguration
Prinzipiell werden alle notwendigen Angaben über das
in Bild 1 ersichlichtliche Hauptmenü erfaßt,
über die einzeilnen Untermenüpunkte gespeichert
und zum Schluß über System => Zusammenfassung
geprüft und und nach erfolgreicher Prüfung auf
den Konfigurationsserver geschrieben.
|
|
|
|

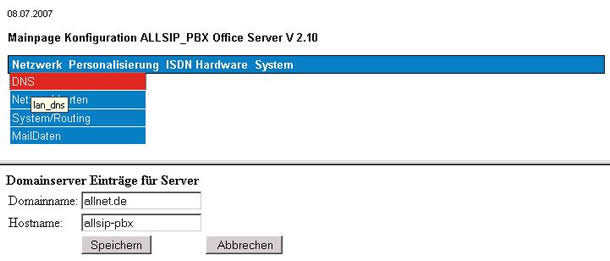

Bild 2: Hostname und Domaineintrag
Wie im Bild 2 dargestellt werden nacheinander alle notwendigen
Eingaben für die
Netzwerkkonfiguration, die Personalisierung, die IDSN Hardware
und die Systemdaten
erfaßt und gespeichert.
|
|
|
|

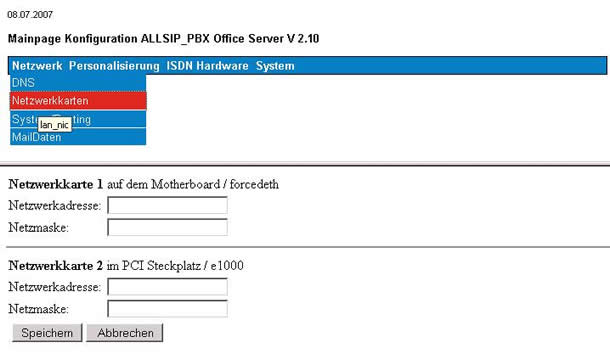

Bild 3: Konfiguration der Netzwerkkarte
Der ALLSIP Office-Server V2 hat zwei Netzwerkkarten zum Anschluß
der PBX an das
Netzwerk. Die Standard IP-Adressen können hier auf eine
für Ihr Netzwerk passendende Adresse geändert werden.
Welche der Netzwerkkarten Sie als interne oder externe Karte
nutzen ist nicht zwingend festgelegt. Weiterhin ist auch eine
Nutzungvon nur einerNetzwerkkarte möglich. Dafür
wird die zweite Karten einfach nicht konfiguriert. Mit demSpeichern
der Daten wird noch nicht die Konfiguration der Anlage geändert.
AlleKonfigurationen können weiterhin über die Standardadresse
der Anlage durchgeführtwerden. Erst über den Menüpunkt
System => Zusammenfassung wird die neueNetzwerkadresse
nach Prüfung in die Systemdateien der Anlage geschrieben
und
aktiviert. Ab diesem Zeitpunkt ist die Anlage nur noch über
die neuen IP-Adressen zu
erreichen. |
|
|
|

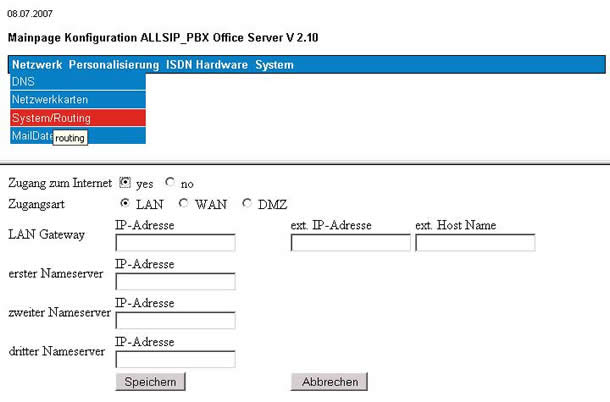

Bild 4: Konfiguration Routing
Über eine der verfügbaren Netzwerkkarten muß
wenn gewünscht der Zugang zum Internet realisiert werden.
Je nach Konfiguration der Netzwerkkarten kann zwischen dem
Zugang über LAN, WAN oder DMZ gewählt werden. Entsprechend
Bild 4 sind alle notwendigen Daten zu erfassen. Wenn der Zugang
zum Internet über eine dyn. IP-Adresse erfolgt macht
es sich in dem Fall, dass der Konfigurationsserver außerhalb
des eigenen Netzwerkes liegt, z.B. bei Nutzung des öffentlichen
Konfigurationsservers, erforderlich einen Hostname anstelle
der IP-Adresse zu erfassen. Über den Hostnamen kann der
Konfigurationsserver auch bei wechselnder IP-Adresse den Zugang
zur PBX herstellen.
|
|
|
|

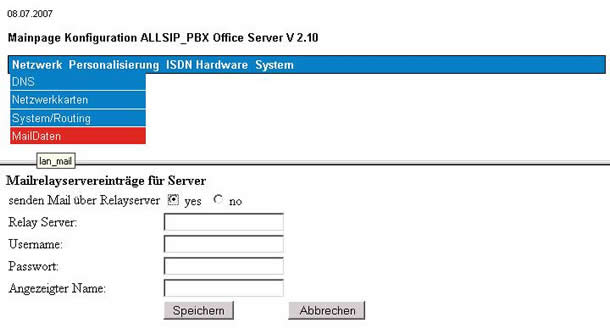

Bild 5: Konfiguration Mailversand über einen
Mail-Relay Server
In Einzelfällen macht es sich erfordelich für
den Mailversand der PBX, z.B. der
Voicemailanhänge oder Faxe, eine Relay Server zu konfigurieren
da der direkte Versand nicht möglich ist. Die hier
gemachten Einträge werden alle in die entsprechenden
Konfigurationsdateien des Mailssystems der PBX geschrieben.
Damit sind alle Einträge für die Netzwerkkonfiguration
des ALLSIP Office-Servers V2
durchgeführt und es kann die Konfiguration mit dem
nächsten Hauptmenüpunkt fortgesetzt werden.
Personalisierung
|
|
|
|

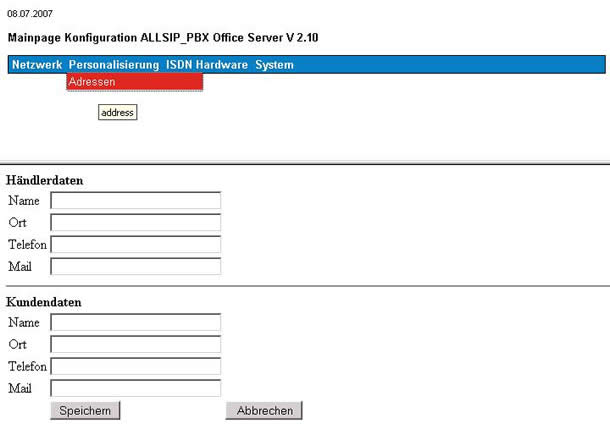

Bild 6: Angabe der Daten für Lizenzierung
und Peronalisierung
In den Feldern für Händlerdaten werden die entsprechenden
Daten des Händlers
eingetragen, bei dem die PBX bezogen wurde. Diese Angabe
ist besonders wichtig für die Inanspruchnahme von Garantie-
und Gewährleistungsansprüchen.
In die Felder mit Bezug auf den Kunden werden die Angaben
zu der Firma/Person
eingetragen, die die PBX betreibt.
ISDN Hardware
|
|
|
|

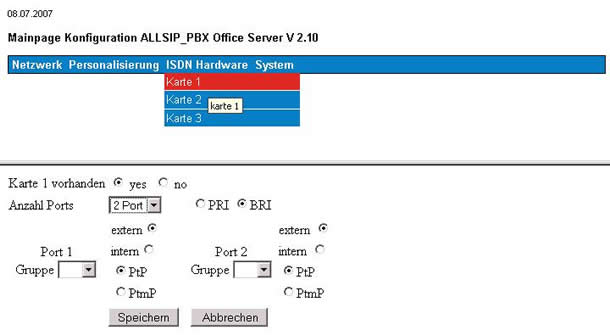

Bild 7: ISDN Hardware exemplarisch Karte 1
Als nächstes sind die Angabe über die eingesetzte
ISDN Hardware durchzuführen. In dem ALLSIP Office-Server
V2 können bis zu drei BRI- Karten (StandardISDN) oder
PRI- Karten (S2M Anschlüsse) aucg gemeinsam zum Einsatz
kommen. Möglich sind für BRIAnschluß1- Port
, 2-Port, 4-Port oder 8-Port Karten und für PRI-Anschlüsse
1-Port , 2-Port oder 4-Port Karten jeweils wahlweise intern
oder extern.
Weiterhin müssen Sie beachten, dass mindestens ein Port
an einer ISDN Kate als
Amtsport Gruppe G1 konfiguriert sein muss, sonst wird später
die Prüfung der ISDN
Konfiguration fehlschlagen und die Gruppenkonfiguration muss
in diesem Menüpunkt
wiederholt ausgeführt werden. In welchen Gruppen sich
eventuell weitere vorhandene
Amtsports befinden können Sie frei wählen.
System |
|
|
|

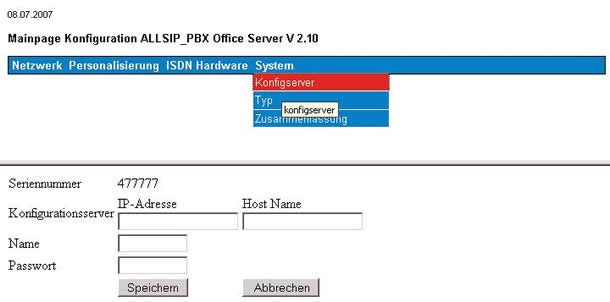

Bild 8: Angaben zum Konfigurationsserver |
|
|
|

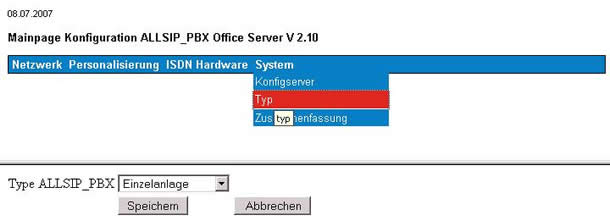

Bild 9: Alagentyp |
|
Im Hauptmenüpunkt System sind als erstes die Angaben
zum Konfigurationsserver und
Servertyp durchzuführen. Der ALLSIP Office-Server V2
wird aktuell auschließlich als
Einzelanlage ausgeliefert, was als Anlagentyp bereits per
Standard vorgegeben ist und
auch nicht geändert werden kann. Für den ALLSIP_PBX
Office-Server V2 werden
zukünftig in weiteren Typen, Gateway oder Backupserver,
erhältlich sein.
Bei den Angaben zum Konfigurationsserver ist wieder zu beachten
ob der Konfigurationsserver über eine feste IP-Adresse
erreichbar oder ein Hostname bei
dynamischen Adressen zur konfigurieren ist. Name und Passwort
sind für den Zugang
zum Konfigurationsserver für diese Anlage notwendig.
Der Menüpunkt Zusammenfassung stellt alle durchgeführten
Einstellungen in einer Übersicht zur Verfügung.
Über diese Überscht sind die Buttons für das
Prüfen der
einzelnen Konfigurationen zu erreichen. Außerdem werden
über diese Zusammenfassung die notwendigen Daten zum
eingestellten Konfigurationsserver übertragen. Bitte
beachten Sie, dass der Button 'AKTIVIERUNG' erst dann verfügbar
ist wenn alle einzelnen Konfigurationsteile erfolgreich geprüft
wurden.
|
|
|
|

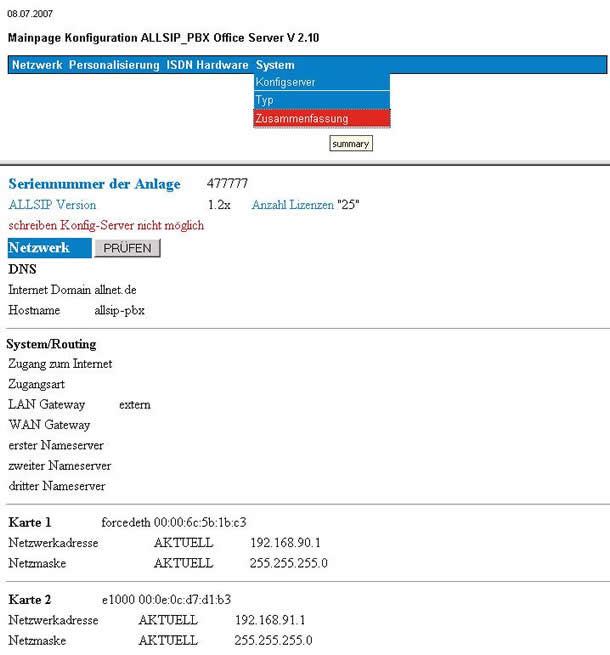

Bild 10:Zusammenfassung Teil 1
|
|
|
|

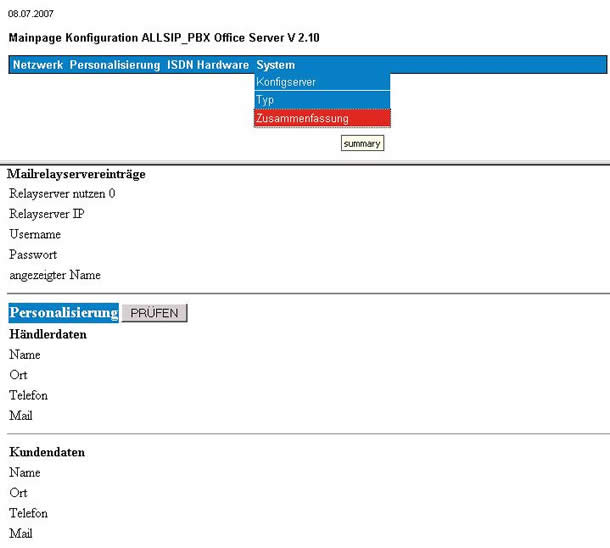

Bild 11:Zusammenfassung Teil 2
|
|
|
|

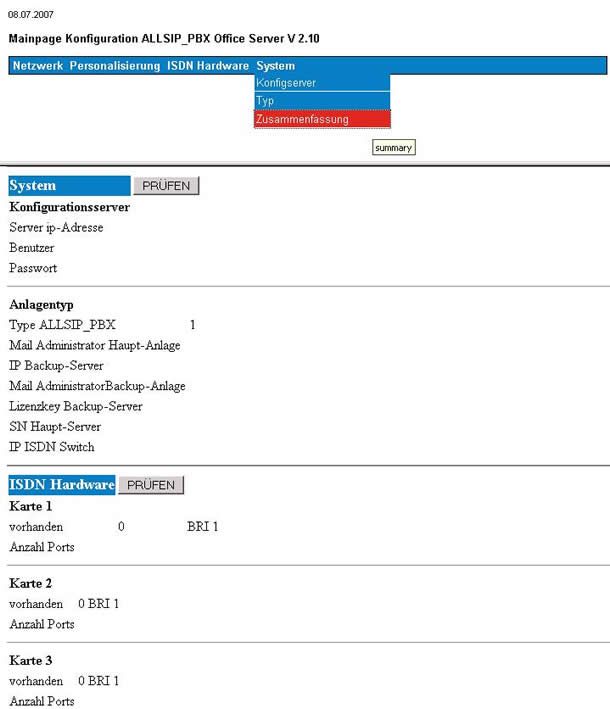

Bild 12:Zusammenfassung Teil 3
Wie im Bild 10 zu sehen ist, ist sofort nach Erfassung allen
Konfigurationsdaten, das
Schreiben der Daten auf den Konfiguratonsserver nicht möglich.
Bitte Prüfen Sie erst alle einzelnen Konfigurationspunkte.
Zu beachten ist, dass nach erfolgreichen Prüfen des Netzwerkes
die PBX nur noch über Ihre neue IP-Adresse zu erreichen
ist.
Im Bild 13 wird als Beispiel dargestellt wie sich die Anzeige
nach erfolgreichen Prüfen der ISDN Hardware verändert.
|
|
|
|

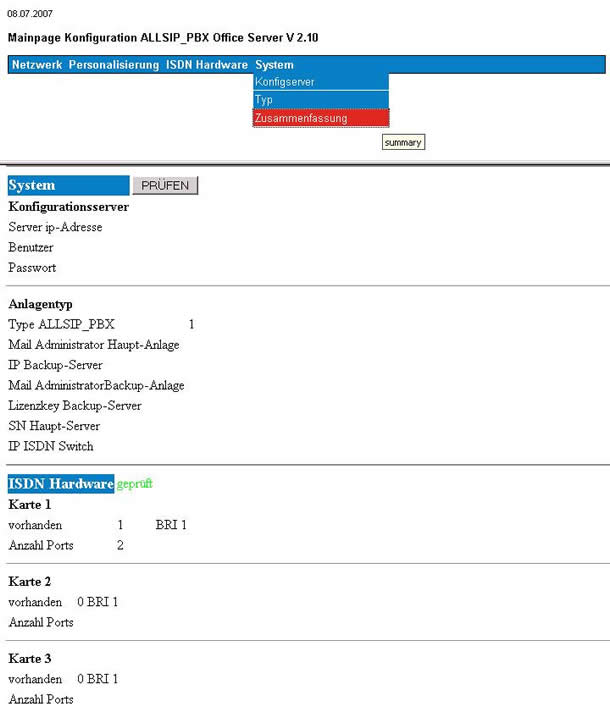

Bild 13:Anzeige nach erfolgreichem Test der ISDN
Hardware
Diese Prüfungen sind für alle einzelnen Punkte durchzuführen.
Wenn das erfolgt ist wird
der Button zur Übertragung der Daten zum Konfigurationsserver
aktiv (siehe Bild14).
|
|
|
|

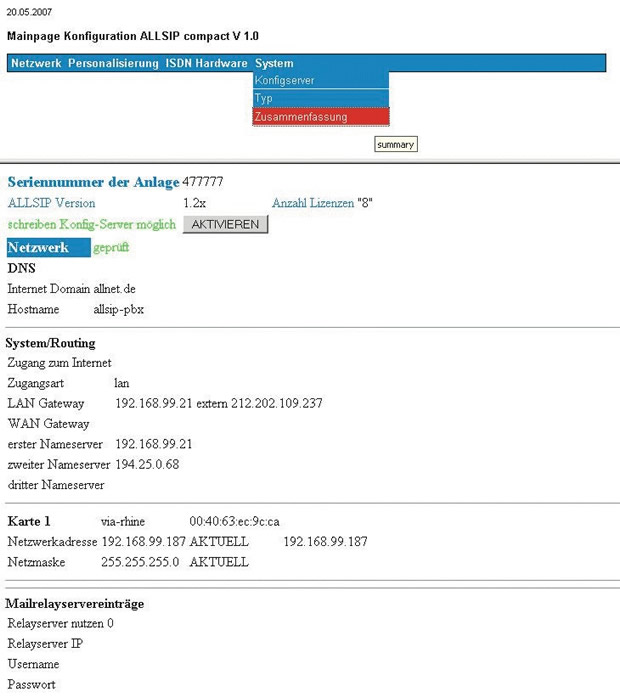

Bild 14:Anzeige mit Button AKTIVIEREN zum Schreiben
auf Konfigurationsserver (Bild aus Konfiguration ALLSIP compact)
Wenn die Konfigurationsdaten erfolgreich auf den Konfigurationsserver
übertragen
wurden, kann die Konfiguration der Funktionen der PBX entsprechend
Beschreibung für die Nutzung des Konfigurationsservers
erfolgen. Die Anzeige des web-Frontends ändert sich wie
in Bild 14 dargestellt. Damit ist die Grundkonfiguration,
die in der bisher
ausgelieferten Version der ALLSIP Anlagen während des
BOOT-Vorgangs mit dem USB Stick erfolgte, beendet.
|
|
|
|

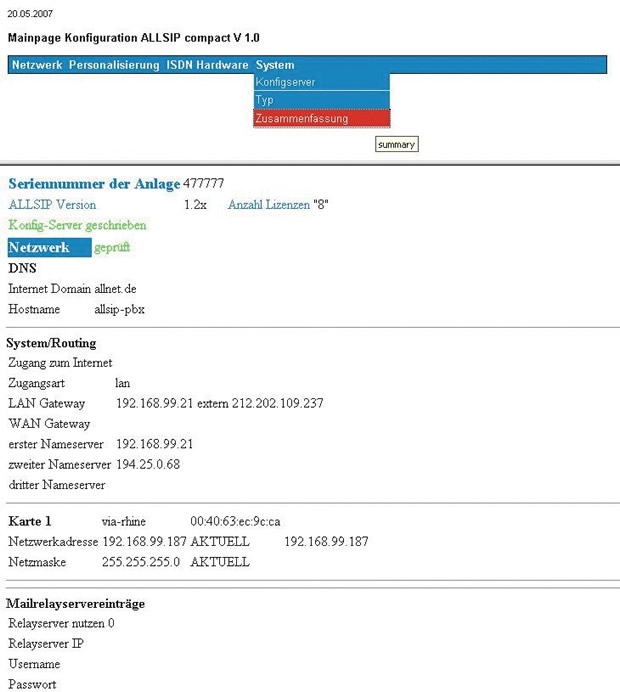

Bild 15:Anzeige nach erfolgreicher Übertragung
der Daten zum Konfigurationsserver (Bild aus Konfiguration
ALLSIP compact) |
|
